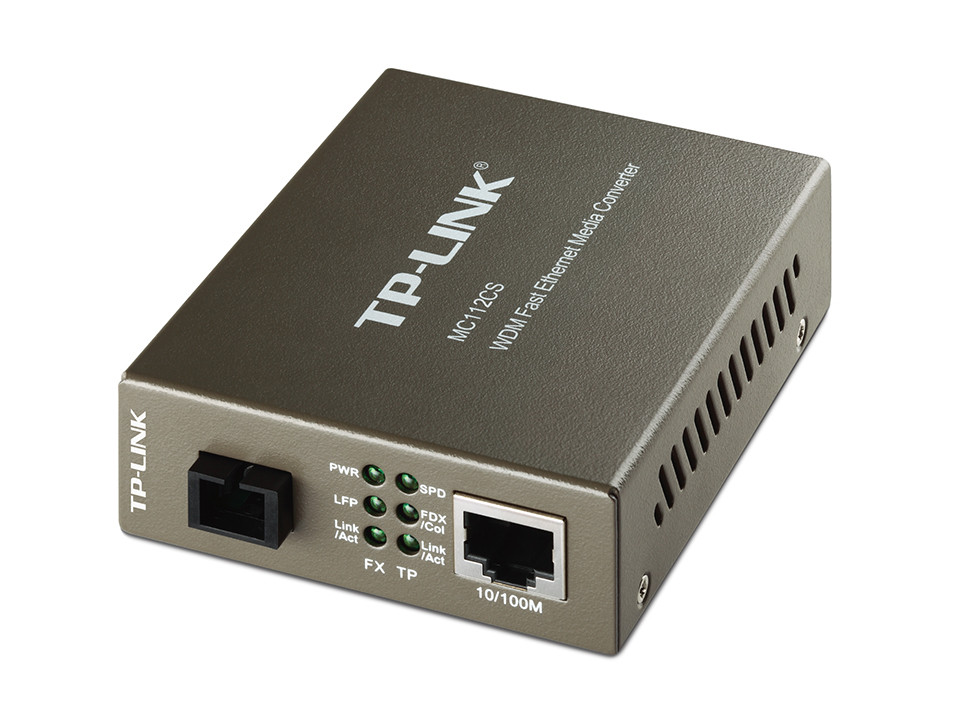

Медiаконвертер TP-Link MC112CS

MC112CS – це медіаконвертер, службовець для перетворення сигналу і наступного з'єднання волоконно-оптичного кабелю 100BASE-FX з кручений парою 100Base-TX і навпаки. Пристрій підтримує технологію WDM, що дозволяє вам заощадити 50% вартості кабелю, так як передача й одержання проводиться по одному і тому ж кабелю. Розроблений спеціально під стандарти IEEE 802.3 u 10/100Base-TX і 100Base-FX, медіаконвертер MC112CS призначений для використання з одномодовим оптоволоконним кабелем, що підключається по роз'єму SC. MC112CS відноситься до класу приладів, які використовують довгохвильовій лазер (LX) при здійсненні передачі з максимальною швидкістю. При передачі та отриманні даних конвертер працює на довжинах хвиль 1310 нм при передачі і 1550 нм при отриманні. Таким чином, щоб взаємодіяти з MC112CS, пристрій на іншому кінці дроту повинно працювати на 1310 нм при передачі і 1550 нм при отриманні. Так, медіаконвертер MC111CS, що випускається компанією TP-LINK, є саме таким пристроєм, і повністю сумісний з MC112CS.



Серед інших функцій цього пристрою слід зазначити можливість використання медіаконвертера в якості незалежного вироби (не потрібно шасі для кріплення) з підтримкою Auto MDI/MDI-X, автоматичного узгодження в дуплексному режимі для порту передачі, а також світлодіодні індикатори стану на бічній панелі. MC112CS забезпечує передачу даних по одномодовому оптичному кабелю на відстань до 20 км



Короткий огляд:

•Підтримка стандартів 802.3 u 10/100Base-TX, 100Base-FX

•Функції Link Fault Passthrough і Far End Fault мінімізують втрати, викликані помилками при встановленні з'єднання

•Підтримка технології WDM, передача і отримання даних з одного і того ж оптоволоконному кабелю





Медіа-конвертери і модулі



Стандарти і протоколи

IEEE 802.3, IEEE 802.3 u, IEEE 802.3 x



Базові функції

Підтримка технології WDM

Підлозі/Повнодуплексний режим для порту FX

Повнодуплексний контроль потоку IEEE 802.3 x)

Напівдуплексний контроль потоку (Backpressure)

Функції Link Fault Passthrough і Far End Fault мінімізують втрати, викликані помилками при встановленні з'єднання

Збільшення протяжності оптоволоконного кабелю на 20 км



Порти

1 100M SC порт

1 100M порт RJ45 (Auto MDI/MDIX)



Довжина хвилі

1310 нм (передача)/1550 Нм (прийом)



WDM TX (передача)

1310 нм



WDM RX (прийом)

1550 нм



Мережне середовище 10BASE-T

кабель UTP категорії 3, 4, 5 (максимум 100 м)

EIA/TIA-568 100Ω STP (максимум 100 м)



Мережне середовище 100BASE-T

кабель UTP категорії 5, 5e (максимум 100 м)

EIA/TIA-568 100Ω STP (максимум 100 м)



Мережне середовище 100BASE-FX

Одномодовий оптоволоконний кабель



Світлодіодні індикатори

PWR, FDX/Col, Link/Act, SPD



Розміри (ШхДхВ)

94.5 * 73.0 * 27.0 мм



Блок живлення

Зовнішній блок живлення



Максимальне енергоспоживання

2,41 Вт



Безпеку та рівень випромінювання

FCC, CE, RoHS



Навколишнє середовище

Робоча температура: від 0 ° с до 40 ° с

Температура зберігання: від -40℃ до 70℃

Вологість (робочий режим): 10%-90% без конденсації

Вологість (при зберіганні): 5%-90% без конденсації
