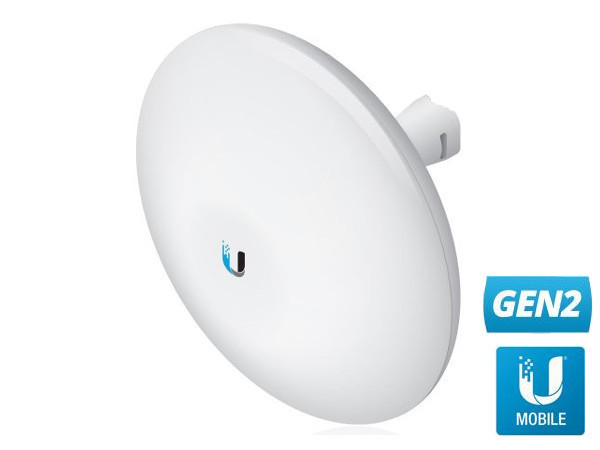

Точка доступу Ubiquiti NanoBeam 5AC Gen 2 (NBE-5AC-Gen2)

Точка доступу Ubiquiti NanoBeam 5AC Gen 2 (NBE-5AC-Gen2)

Зовнішня точка доступу для створення бездротового з'єднання на частоті 5 ГГц. Стандарт 802.11 ac. Потужність 25 dBm, посилення 19 dBi. Режими роботи Station, CPE. У версії Gen 2 встановлено додатково радіомодуль 2.4 ГГц для налаштування пристрою з мобільних пристроїв в безпосередній близькості.

Особливості

Покращена стійкість до шуму
NanoBeam 5AC Gen 2 випромінює радіочастотну енергію більш вузькоспрямовано. Фокусуючись в одному напрямку, пристрій блокує або фільтрує шуми в просторі, підвищуючи стійкість до них. Ця функція особливо важлива в місцях, насичених іншими радіочастотними сигналами такої ж або близької частоти.

Інтегрована конструкція
Радіомодуль і антени об'єднані разом для підвищення ефективності і компактності пристрою, завдяки чому досягається максимальне посилення. Пристрій є універсальним і економічно ефективно для розгортання мереж.
Поліпшений захист від перенапруги
NanoBeam 5AC Gen 2 володіє посиленим захистом від електростатичного розряду та електромагнітного імпульсу.

Додаток UMobile
Завдяки виділеному радіомодуля управління, ви можете миттєво отримати доступ до інтерфейсу конфігурації airOS через спеціальний мобільний додаток UMobile для налаштування і керування точкою доступу. UMobile можна завантажити з App Store або Google Play. Додаток дозволяє настроювати і контролювати точку доступу, а також пропонує різні варіанти конфігурації при підключенні або вході в систему:

Статус
Перевірте інформацію про статус підключення або базові функціональні параметри пристрою.

Конфігурування
Зміна та оновлення існуючих налаштувань.

Інструменти
Доступ до інструменту початкової установки і налаштування пристрою.

Дії
Відкат і оновлення конфігурацій, завантаження нової прошивки, перезавантаження, скидання до заводських налаштувань, доступ до інтерфейсу airOS через веб-браузер або роз'єднання зв'язку з точкою доступу.

Програмне забезпечення
airOS версії 8 є революційною операційної для точок доступу лінійки airMAX ac.

Характеристики безпровідного зв'язку

Режим airMAX Mixed для ліній зв'язку PtMP
Підтримка протоколу airMAX ac
Спеціальний режим для радиомостов (PtP) великої дальності
Настроюється ширина каналу
PtP – 10/20/30/40/50/60/80 МГц
PtMP – 10/20/30/40 МГц
Автоматичний вибір каналу
Керування вихідною потужністю: автоматичне/вручну
Автоматичне визначення дальності (розрахунок за ACK)
Найпотужніша безпека WPA2

Зручності використання

Інструмент airMagic для вибору каналу
Перероблений інтерфейс
Динамічні зміни налаштувань
Миттєва перевірка вхідних даних
Технологія HTML5
Оптимізація для мобільних пристроїв
Докладні статистичні показники пристрою
Всебічний набір діагностичних засобів, включаючи радіочастотну діагностику і аналізатор спектру airView

Просунуті методи радіочастотного аналізу

Пристрої airMAX ac мають додатковий незалежний процесор для другого радіомодуля, якої виробляє постійний аналіз 5 ГГц діапазону і кожного прийнятого символу, що дозволяє dам на основі отриманих даних оптимізувати топологію мережі і продуктивність бездротових з'єднань. Дані, отримані за допомогою спектрального аналізу і моніторингу впливу продуктивності відображаються у вкладці Main і аналізатором спектру airView.

Надання інформації в реальному часі

У вкладці Main відображається наступна радіочастотна інформація:

Безперервне відображення модулів векторів помилок (EVM) на сигнальних сузір'ях
Гістограми CINR (Carrier to Interference plus-Noise Ratio – співвідношення несучої і перешкод-плюс-шум)
Діаграми сигналу, шуму і перешкод (SNI)

Спектральний аналіз

airView дозволяє виявляти ознаки шуму і планувати Ваші мережі, мінімізуючи інтерференцію з шумом. Функції airView:

Постійно відстежує шум середовища
Збирає точки вимірювання енергії в графіки реального часу
Допомагає оптимізувати вибір каналу, будова мережі і продуктивність радіомережі
airView працює у фоновому режимі, не перериваючи бездротового з'єднання і не порушуючи роботу мережі. У airView є три спектральних графіка, кожен з яких відображає різні дані.

Waterfall
Сукупність енергії на кожній частоті з розподілом за часом

Waveform
Рівні сигналу по частотам у формі хвилі і їх вірогідність

Ambient Noise Level
Енергія фонового шуму по частотам

airView надає потужний функціонал аналізатора спектра, виключаючи необхідність орендувати або купувати додаткове обладнання для проведення радиообследования.

Технологія airMAX ac

На відміну від стандартного протоколу Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX ac дозволяє кожному клієнту посилати і приймати дані, використовуючи визначені проміжки часу, налаштовані інтелектуальним контролером точки доступу. Цей метод «часових слотів» усуває конфлікти прихованих вузлів та підвищує ефективність ефірного часу, таким чином технологія airMAX ac забезпечує значно кращу пропускну здатність, масштабованість, перешкодозахищеність і зменшує затримки в порівнянні з іншими вуличними радіосистемами цього класу.

Інтелектуальний
Пріоритетність призначається голосових і відео даних для безперервної потокової передачі;

Масштабованість
Велика ємність і масштабованість;

Велика дальність
Дозволяє організовувати високошвидкісні з'єднання операторського класу.

Чудова продуктивність

Технологія наступного покоління airMAX ac посилює переваги пропрієтарного протоколу TDMA. Фірмова система airMAX з виділеним чіпом значно мінімізує затримки TDMA і покращує масштабованість мережі. Окремий чіп забезпечує можливості апаратного прискорення для планувальника airMAX, що дозволяє працювати з високими швидкостями передачі даних і щільною модуляцією, що використовуються в технології airMAX ac.

Прорив пропускної здатності

airMAX ac поддерживает высокие скорости передачи данных, которые требуют плотной модуляции: 256QAM – значительное увеличение по сравнению с 64QAM, используемой в airMAX. Благодаря их использованию в проприетарной технологии airMAX ac, устройства этой линейки обеспечивают реальную скорость передачи пользовательских данных TCP/IP более 450 Мбит/с, что более чем в три раза быстрее по сравнению с моделями обычной линейки airMAX.

Конструкция. Инновационное техническое решение

Компактность
Антенна и радиомодуль объединены вместе, благодаря чему устройство занимает меньше места.

Естетичність
Точка доступу NanoBeam досить мала, щоб непомітно влитися в оточення в місці її установки.

Універсальність
Монтаж пристрою може бути зроблений практично в будь-якому стані, необхідному для забезпечення прямої видимості.

Простий монтаж

Швидка установка
Для монтажу на щоглу не потрібно ніяких кріплень. Для установки на стіну потрібні додаткові кріпильні деталі (не входять в комплект

Зручна юстирування
Пристрій повертається на шарнірі, що дозволяє вирівнювати його.

Операційна система	AirOS
Режим роботи	CPE/PtP
Стандарт передачі даних	802.11 ac
Робочий діапазон частот, Мгц	5150-5875
Ширина каналу, MHz	PtP: 10/20/30/40/50/60/80; PtMP: 10/20/30/40
Максимальна швидкість радіоканалу	450Mbps
Підтримка MIMO	2x2
Потужність передавача	до 25dBm (350 мВт)
Порти 10/100/1000 Mbit	1
Частота процесора	720MHz
Обсяг RAM	128MB
Обсяг ROM	8MB
Тип антени	Спрямована
Посилення антени, dBi	19
Ширина діаграми спрямованості, °	13 x 13
Поляризація антени	Лінійна, ортогональна (горизонтальна + вертикальна)
Живлення через Passive PoE (24V)	Так
Максимальна споживана потужність, W	8.5
Кількість в упаковці, шт	1
Комплектація	Точка доступу, блок живлення, елементи кріплення
Матеріал корпусу	Стійкий до УФ пластик
Розміри без упаковки, мм	189 x 189 x 125
Робоча температура, °З	від -40 до +80
Відносна вологість, %	від 10 до 90 (без конденсації)
Максимальна допустима швидкість вітру, km/h	200
Вага в упаковці, м	1456
