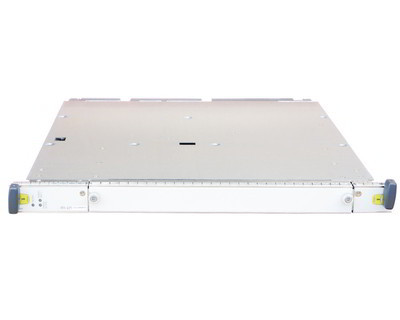

Коммутатор MX панель управления (SCB-MX) обеспечивает плоскость управления, функции управления шасси и плоскость коммутатора для MX960, MX480 и MX240 маршрутизаторов. Он также является несущей для модуль маршрутизации, которые устанавливаются непосредственно в слот SCB-MX.
|
Функції SCB-MX
|
-
Вимкнення та вимкнення DPC, FFPC та MPC.
-
Керує тактами, скиданнями системи та завантаженням.
-
Відстежує та контролює системні функції, включаючи швидкість вентилятора, стан живлення плати, стан та управління модулем розподілу живлення, а також апаратний інтерфейс
-
Забезпечує підключення Ethernet з усіма процесорами у шасі для площини керування зв'язку.
-
Забезпечує смугу пропускання до 160 Гбіт/с на один слот із підтримкою резервної інфраструктури.
-
Забезпечує зв'язок з усіма DPC, FFPC та MMPC у шасі через комутабельні комутатори, інтегровані у SCB-MX.
|
|
Компоненти SCB-MX
|
-
панель управління та модуль маршрутизації (CB-RE) механізму первинної ролі.
-
Зовнішній інтерфейс синхронізації - дозволяє вхід джерела синхронізації BITS або GPS до централізованого каналу синхронізації або дозволяє централізованому таймінгу бути вихідним сигналом ДЛЯ BITS або GPS.
-
Комутана фабрика – забезпечує функції комутатора для MPC.
-
Контролер 1000Base-T Ethernet забезпечує з'єднання Ethernet зі швидкістю 1 Гбіт/с між системами маршрутизації.
-
Ланцюги живлення для модуль маршрутизації та SCBE2-MX.
-
Світлодіоди (LED) – стан SCBE2-MX та інтерфейсу тактів.
|
|
Вага та розміри
|
-
Вага: 9,6 lb (4,4 кебайти) (з встановленим модуль маршрутизації)
-
Ширина: 17 (43,2 см)
-
Глибина: 22 (55,9 см)
-
Зріст: 1,25 (3,2 см) заввишки.
|
