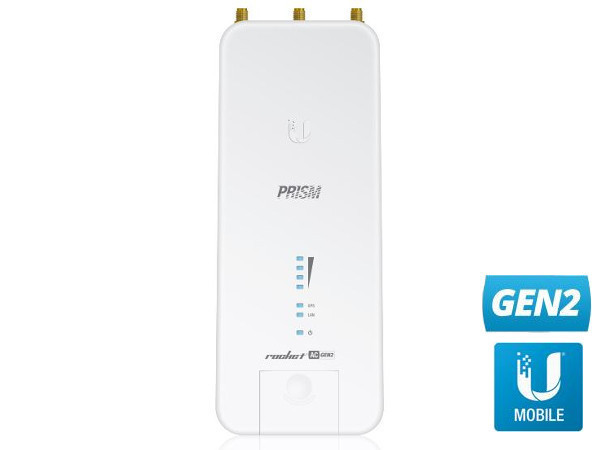

Точка доступу Ubiquiti Rocket 5AC PRISM Gen 2 ( RP-5AC-Gen2 )

Точка доступу Ubiquiti Rocket 5AC PRISM Gen 2 ( RP-5AC-Gen2 )

Точка доступу стандарту 802.11 ac airMAX, 5150-5875 МГц, CPU Atheros 74KC 720MHz, 2x RP-SMA, Gigabit Ethernet port

Пристрій airMAX ac з технологією airPrism для створення високопродуктивних радиомостов і базових станцій. Rocket 5AC Prism поєднує в собі технології airMAX ac і airPrism для максимальної продуктивності бездротової мережі в сильно зашумлених середовищах.

Особливості

Робоча частота 5 ГГц
Володіючи великою кількістю доступного спектру, діапазон 5 ГГц відмінно підходить для використання в з'єднаннях на великих відстанях.

Технологія airView
За допомогою аналізатора спектра, що працює в реальному часі завдяки використанню окремого радіомодуля, Ви можете оперативно виявляти ознаки шуму і точно проектувати мережі в плані завантаженості ефіру.

Високі експлуатаційні якості радіочастини
Щоб скористатися усіма перевагами пристрою, розгорніть лінії зв'язку PtP або PtMP в середовищі з високим рівнем шуму радіо ефіру.

Екрануючий від електромагнітного випромінювання металевий корпус
Допомагає захистити Rocket 5AC Prism від електромагнітних перешкод.

Виділений радіомодуль для керування
Ви можете миттєво отримати доступ до інтерфейсу конфігурації airOS через спеціальний мобільний додаток UMobile для налаштування і керування точкою доступу.

GPS для відмінної спільної роботи
Точна синхронізація GPS-кадрів дозволяє спільно розміщувати пристрої Rocket 5AC PRISM Gen 2 для прийому і передачі даних. При цьому вони не тільки не будуть заважати одному, але і забезпечать краще повторне використання частот і підвищення стабільності мережі.

Gigabit Ethernet
Забезпечує високу пропускну здатність дротового зв'язку.

Plug&Play монтаж
Будь-яка антена airMAX має вбудоване кріплення, завдяки якому можна легко і просто встановити на неї Rocket 5AC Prism. Ніякі додаткові кріплення для цього не знадобляться. (для максимальної ефективності рекомендується використовувати антени airMAX ac.)

Секторна антена airPrism
Ви можете встановити три радіопристрої Rocket 5AC PRISM Gen 2 на антену airPrism 5 ГГц 3x30° HD Sector (модель AP-5AC-90-HD) для декількох радиосоединений "Точка-Багатоточка". Кожна точка доступу Rocket використовує окремий сектор випромінювання шириною 30° і незалежно здійснює прийом/передачу даних.

Для високої продуктивності рекомендується використовувати антени airMAX ac:

PtP (точка-точка) з RocketDish ac
PtMP (точка-багатоточка) з airMAX ac Sector
Не виключена робота з іншими сумісними антенами.

Rocket 5AC Prism забезпечує максимальну спектральну ефективність і пропускну здатність, а також повне покриття діапазону 5 ГГц і високу гнучкість при налаштуванні ширини каналу.

Увага! До пристрою може підключатися по радіо тільки пристрій 5 ГГц з підтримкою технології airMax (M / AC).

Програмне забезпечення
airOS версії 8 є революційною операційної для точок доступу лінійки airMAX ac.

Характеристики безпровідного зв'язку:

Режим airMAX Mixed для ліній зв'язку PtMP
Підтримка протоколу airMAX ac
Спеціальний режим для радиомостов (PtP) великої дальності
Настроюється ширина каналу
PtP – 10/20/30/40/50/60/80 МГц
PtMP – 10/20/30/40 МГц
Автоматичний вибір каналу
Керування вихідною потужністю: автоматичне/вручну
Автоматичне визначення дальності (розрахунок за ACK)
Найпотужніша безпека WPA2
Підвищення зручності використання

Інструмент airMagic для вибору каналу
Перероблений інтерфейс
Динамічні зміни налаштувань
Миттєва перевірка вхідних даних
Технологія HTML5
Оптимізація для мобільних пристроїв
Докладні статистичні показники пристрою
Всебічний набір діагностичних засобів, включаючи радіочастотну діагностику і аналізатор спектру airView

Просунуті методи радіочастотного аналізу

Пристрої airMAX ac мають додатковий незалежний процесор для другого радіомодуля, якої виробляє постійний аналіз 5 ГГц діапазону і кожного прийнятого символу, що дозволяє на основі отриманих даних оптимізувати топологію мережі і продуктивність бездротових з'єднань. Дані, отримані за допомогою спектрального аналізу і моніторингу впливу продуктивності відображаються у вкладці Main і аналізатором спектру airView.

Надання інформації в реальному часі

У вкладці Main відображається наступна радіочастотна інформація:

Безперервне відображення модулів векторів помилок (EVM) на сигнальних сузір'ях
Гістограми CINR (Carrier to Interference plus-Noise Ratio – співвідношення несучої і перешкод-плюс-шум)
Діаграми сигналу, шуму і перешкод (SNI)

Спектральний аналіз

airView дозволяє виявляти ознаки шуму і планувати Ваші мережі, мінімізуючи інтерференцію з шумом. Функції airView:

Постійно відстежує шум середовища
Збирає точки вимірювання енергії в графіки реального часу
Допомагає оптимізувати вибір каналу, будова мережі і продуктивність радіомережі
airView працює у фоновому режимі, не перериваючи бездротового з'єднання і не порушуючи роботу мережі. У airView є три спектральних графіка, кожен з яких відображає різні дані.

Waterfall. Сукупність енергії на кожній частоті з розподілом за часом
Waveform. Рівні сигналу по частотам у формі хвилі і їх вірогідність
Ambient Noise Level. Енергія фонового шуму по частотах
airView надає потужний функціонал аналізатора спектра, виключаючи необхідність орендувати або купувати додаткове обладнання для проведення радиообследования.

Технологія airMAX ac
На відміну від стандартного протоколу Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX ac дозволяє кожному клієнту посилати і приймати дані, використовуючи визначені проміжки часу, налаштовані інтелектуальним контролером точки доступу. Цей метод «часових слотів» усуває конфлікти прихованих вузлів та підвищує ефективність ефірного часу, таким чином технологія airMAX ac забезпечує значно кращу пропускну здатність, масштабованість, перешкодозахищеність і зменшує затримки в порівнянні з іншими вуличними радіосистемами цього класу.

Інтелектуальний.Пріоритетність призначається голосових і відео даних для безперервної потокової передачі;
Масштабованість. Велика ємність і масштабованість;
Велика дальність. Дозволяє організовувати високошвидкісні з'єднання операторського класу.

Чудова продуктивність

Технологія наступного покоління airMAX ac посилює переваги пропрієтарного протоколу TDMA. Фірмова система airMAX з виділеним чіпом значно мінімізує затримки TDMA і покращує масштабованість мережі. Окремий чіп забезпечує можливості апаратного прискорення для планувальника airMAX, що дозволяє працювати з високими швидкостями передачі даних і щільною модуляцією, що використовуються в технології airMAX ac.

Прорив пропускної здатності

airMAX ac поддерживает высокие скорости передачи данных, которые требуют плотной модуляции: 256QAM – значительное увеличение по сравнению с 64QAM, используемой в airMAX. Благодаря их использованию в проприетарной технологии airMAX ac, устройства этой линейки обеспечивают реальную скорость передачи пользовательских данных TCP/IP более 500 Мбит/с* (максимальная ширина канала - 80 МГц), что более чем в три раза быстрее по сравнению с моделями обычной линейки airMAX.

Операционная система	AirOS
Режим работы	CPE/PtP
Стандарт передачи данных	802.11ac
Рабочий диапазон частот, MHz	5150-5875
Ширина канала, MHz	PtP: 10/20/30/40/50/60/80; PtMP: 10/20/30/40
Максимальна швидкість радіоканалу	500Mbps
Підтримка MIMO	2x2
Потужність передавача	до 28dBm (600 мВт)
Порти 10/100/1000 Mbit	1
Частота процесора	720MHz
Обсяг RAM	128MB
Тип антени	Без антени
Роз'єм для підключення антени	2x RP-SMA female; 1x SMA для підключення GPS
Харчування через Passive PoE (24V)	Так
Максимальна споживана потужність, W	9.5
Кількість в упаковці, шт	1
Комплектація	Точка доступу,антена GPS, блок живлення
Матеріал корпусу	Метал/пластик Стійкий до УФ
Розміри без упаковки, мм	88 x 40 x 230
Робоча температура, °З	від -40 до +80
Відносна вологість, %	від 10 до 90 (без конденсації)
Максимальна допустима швидкість вітру, km/h	200
Вага в упаковці, м	1000
