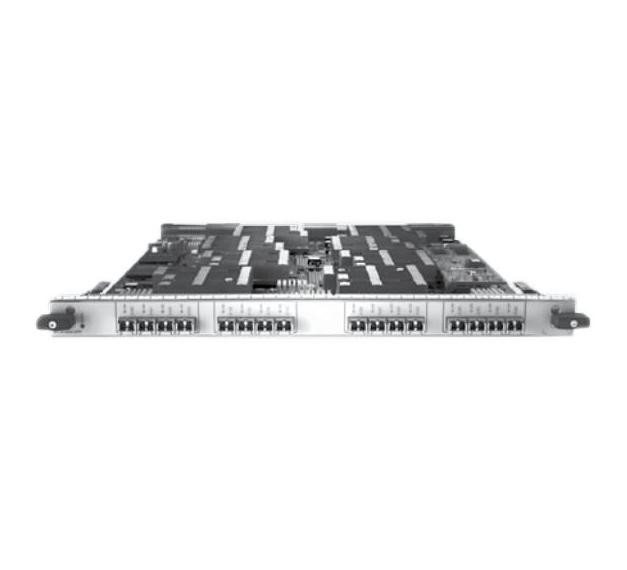

Лінійна карта MPC-3D-16XGE-SFPP 16 x 10GE XFP (MPC-3D-16XGE-SFPP)

Лінійна карта MPC-3D-16XGE-SFPP для маршрутизаторів Juniper MX Series. Містить 16 портів 10GE XFP.

Дана лінійна карта містить чотири Trio чіпсета, що забезпечує передачу даних на швидкості до 160 Гбіт/с. Лінійна карта повністю підтримує функції комутації другого рівня, і обмежена підтримує функції маршрутизації третього рівня (таблиця маршрутизації підтримує 32000 маршрутів) функції QoS 8 черг на порт.

Лінійні карти (Modular Port Concentrators - MPCs) на базі чіпсету Trio являють собою сукупність лінійних модулів нового покоління для маршрутизаторів Juniper MX серії, що забезпечують високу продуктивність і широкий спектр послуг, необхідних для просунутих Ethernet сервісів, в широкосмугових мережах.

Дана карта містить 4 комплексу комутації Trio, кожен з яких здатний працювати на швидкості до 40Гбит/с в режимі повного дуплексу. У шасі МХ240/480 кожен комплекс комутації з'єднаний з фабрикою комутації 8 каналами, швидкість роботи кожного каналу приблизно 6,25 гбіт/с. Разом: пропускна здатність шини між картою і фабрикою становить 50 гбіт/с, що дозволяє працювати в режимі повного завантаження всіх 4 портів. У шасі МХ960 кожен комплекс комутації з'єднаний з фабрикою комутації тільки 6 каналами, що дозволяє забезпечити роботу на максимальній швидкості тільки 3 портів.

Існують поліпшені фабрики комутації, які дозволяють працювати на удвічі вищих швидкостях. Це дає можливість резервувати всі 4 порти в шасі МХ240/480 на рівні між фабрикою комутації і лінійної картою і резервувати до 2 портів. З поліпшеними фабриками комутації обладнання працює на швидкості 160 гбіт/с.

Логічна схема.

Блок буферизації (B) є центральним вузлом системи, який з'єднує всі інші блоки один з одним. Він відповідає за всі процеси передачі даних і підтримує базові функції QoS. Представлений MQ чіпом

Блок перевірки (LU), здійснює основну обробку заголовків пакетів, що приходять на маршрутизатор. Таких як:

Ключовою особливістю даного блоку є підтримка DPI функцій, яка дозволяє організувати захист від DDoS атак.
