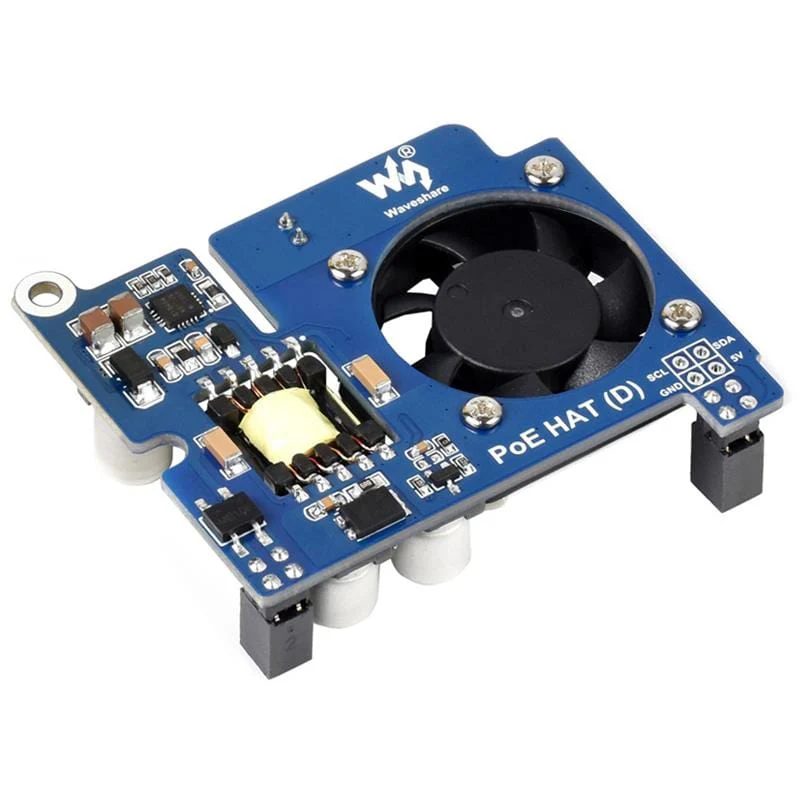

Плата розширення PoE HAT (D) для Raspberry Pi 4 (WAV-19532)

Плата розширення PoE HAT (D) для Raspberry Pi 4 (WAV-19532)

Більшість PoE HAT споживає всі контакти Raspberry Pi GPIO, що ускладнює використання інших компонентів під час використання Power over Ethernet. Для них також може бути трохи складно знайти футляр. Цей новий PoE HAT від Waveshare вирішує обидві ці проблеми, водночас зберігаючи відповідність стандарту 802.3af і пропонуючи 5 В при 2,5 А.

Шапка Waveshare PoE (D) має спеціальне налаштування роз’єму, яке використовує лише 4 контакти на роз’ємі GPIO та 4-контактний роз’єм PoE , залишаючи більшість інших контактів GPIO доступними для ваших проектів. Є навіть роз’єм для 5 В, GND, SCL і SDA, до якого можна під’єднати контактний роз’єм.

Ще одна чудова особливість цього PoE HAT полягає в тому, що він поміщається в офіційний футляр Raspberry (як для версій Pi4, так і для 3B+) без будь-яких модифікацій , що чудово підходить для збереження оригінального вигляду Raspberry Pi і уникнення необхідності купувати інший футляр для HAT.

Цей PoE HAT дозволяє забезпечити як мережеве з’єднання, так і джерело живлення для вашого Raspberry Pi за допомогою лише одного кабелю Ethernet, якщо використовується 802.3af-сумісне джерело живлення обладнання, наприклад інжектор або комутатор/маршрутизатор PoE. Вбудований високошвидкісний вентилятор охолоджує ваш HAT і Raspberry Pi.

Особливості

• Сумісний з Raspberry Pi 3B+/4B
• Сумісний з офіційним футляром Raspberry Pi
• Більшість пінів GPIO безкоштовні для проектів
• Можливість PoE (Power Over Ethernet) - сумісний зі стандартом IEEE 802.3af
• Повністю ізольований імпульсний джерело живлення (SMPS)
• Вбудований високошвидкісний активний вентилятор охолодження, краще відведення тепла
• Макс. вихідна потужність - 5В 2,5А

Технічні характеристики

• Вхід живлення PoE: 37-57 В
• Вихідна потужність: 5 В при 2,5 А
• Стандарт мережі: IEEE 802.3af
• Розміри: 58,90 × 54,92 мм

Вміст упаковки

• 1x PoE HAT (D)
• 1x пакет Standoffs
