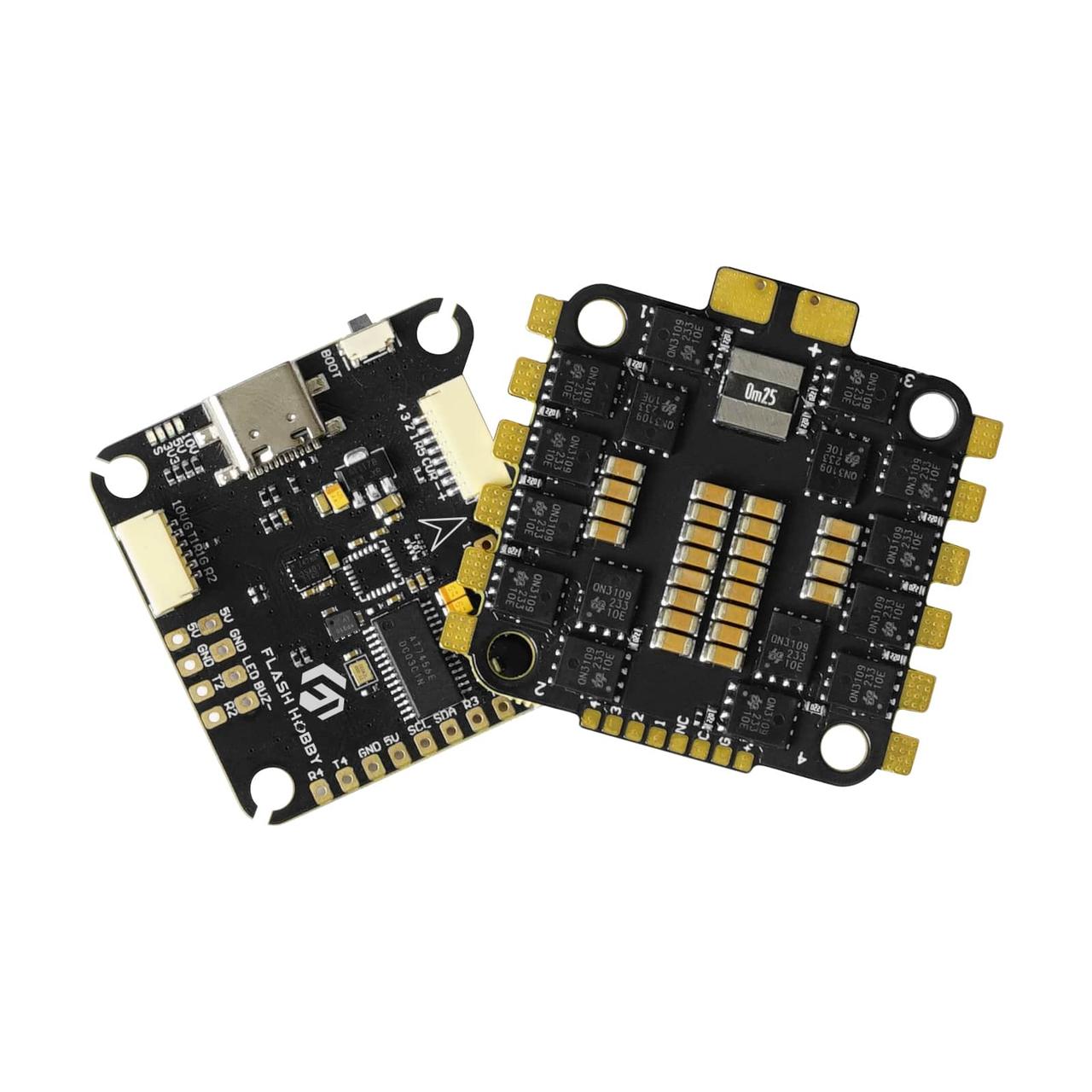

Контролер для FPV FlashHobby F405 Flight Controller

Контролер для FPV FlashHobby F405 Flight Controller

MCU: STM32F405
IMU (гіроскоп): ICM42688
Тип порту USB: Тип-C
Барометр: БМП280
Чіп OSD: OSD BetaFlight з чіпом AT7456E
Спосіб підключення повітряного блоку DJI: Підтримуються два способи: 6-контактний роз'єм або пряма пайка.
6-контактний штекер DJI: Підтримується. Повністю сумісний з DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1, дріт не потрібно міняти.
Вхід датчика струму: Підтримується. Для 50A ESC,  встановіть масштаб = 180 і зміщення = 0.
Вхідна потужність: 3S - 6S Lipo (через 8-контактний роз'єм ESC)
Вихід 5 В BEC: Вихід 5 grous 5V，загальне струмове навантаження становить 3А
Вихід 9 В: 3 групи виходу 9В，загальне струмове навантаження 2,5А
Вихід 3,3 В: 1 група вихід 3,3 В，максимальний струм 300 мА
Сигнал ESC: М1 - М4
UART: 6 комплектів (UART2, UART5, UART3), UART6 (призначений для SBUS), UART4 (призначений для телеметрії ESC), UART1 (призначений для налаштування даних VTX)
Sbs: Налагодження каналу UART6
Телеметрія ESC: UART R4(UART4)
I2C: Підтримується. Накладки SDA і SCL на лицьовій стороні. Використовується для магнітометра.
Світлодіодна панель: Підтримується. Світлодіод, 5 В і GND колодки в нижній частині передньої сторони. Використовується для світлодіодів WS2812, керованих мікропрограмою Betaflight.
Звуковий сигнал: підтримується，5 В, колодки BZ для зумера 5 В
Кнопка BOOT:

• Підтримується.

• [A]. Одночасно натисніть і утримуйте кнопку BOOT і ввімкніть FC, щоб FC увійшов у режим DFU. Це для спалаху мікропрограми, коли FC закривається.

• [B]. Коли FC увімкнено та перебуває в режимі очікування, кнопка BOOT може використовуватися для керування світлодіодними стрічками, підключеними до роз’ємів LED1-LED4 на нижній стороні. За замовчуванням коротко натисніть кнопку BOOT, щоб переключити режим світлодіодного відображення. Утримуйте кнопку BOOT, щоб переключатися між режимами SpeedyBee-LED і BF-LED. У режимі BF-LED усіма стрічками LED1-LED4 керуватиме мікропрограма Betaflight.

Монтаж: 30,5 х 30,5 мм (діаметр отвору 4 мм)
Розмір: 37 (Д) x 37 (Ш) x 6,6 (В) мм
Вага: 7,5 г
Прошивка: BLS 16.7
Вибуховий струм: 60A (5 секунд)
TVS Захисний діод: Так
Зовнішній конденсатор: Конденсатор з низьким ESR 35V560uF (в упаковці)
Протокол ESC: DSHOT300/600
Вхідна потужність: 3-6S LiPo
Вихідна потужність: VBAT
Датчик струму: Підтримка (Масштаб=180 Зсув=0)
Телеметрія ESC: Не підтримується
Монтаж: 30,5 х 30,5 мм (діаметр отвору 4 мм)
Розмір: 42,3 (Д) * 37 (Ш) * 6,2 мм (В)
Вага: 12г
