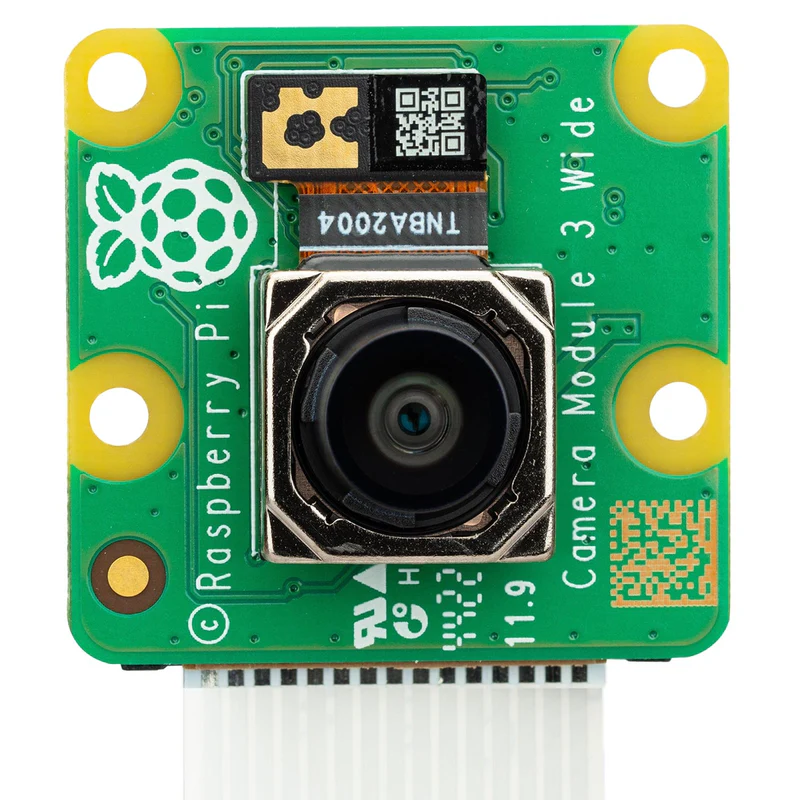

Модуль камери Raspberry Pi Camera Module 3 ширококутна (SC0874)

Модуль камери Raspberry Pi Camera Module 3 ширококутна (SC0874)

Raspberry Pi Camera Module 3 — це найновіша модель в офіційному асортименті модулів камери Raspberry Pi , яка пропонує новий 12-мегапіксельний датчик зображення Sony IMX708, потужне автофокусування, покращену чутливість за слабкого освітлення та підтримку HDR (розширений динамічний діапазон) для Raspberry Pi. проекти!

Щоб використовувати цю камеру з Raspberry Pi 5, вам потрібно буде придбати перехідний кабель !

Щоб використовувати цю камеру з Raspberry Pi Zero, вам потрібно буде придбати перехідний кабель !

Новий модуль камери 3 доступний зі стандартним об’єктивом 75° або ширококутним об’єктивом 120° (виберіть версію перед додаванням у кошик), що дає вам більше можливостей для конкретних потреб вашого проекту. Як і в попередньому поколінні, ми також маємо інфрачервону чутливу версію NoIR для нічної зйомки.

Модуль здатний знімати зображення 4608x2592 пікселів і відео 4608x2592 @14 FPS/2304x1296 @56 FPS/1536x864 @120FPS. Коли HDR увімкнено, роздільна здатність обмежена 2304x1296 при 30 FPS.

Сумісність (Важливо!)

Аксесуари

• Модуль камери 3 механічно ідентичний попередньому модулю камери V2, за винятком секції переднього датчика . Новий датчик більший і може не підходити до всіх попередніх аксесуарів камери. Ми оновили всі наші аксесуари для камер, додавши інформацію про сумісність в описах.

Програмне забезпечення

• Camera Module 3 можна використовувати лише з libcamera — попередні бібліотеки raspistill/raspivid не працюватимуть
• Вам потрібно буде оновити Raspberry Pi OS  , оскільки Camera Module 3 потребує нового драйвера та певної версії libcamera

Дошки

• Модуль камери 3 сумісний з усіма платами Raspberry Pi із роз’ємом повнорозмірної камери (роз’єм CSI)
  • Щоб використовувати цю камеру з Raspberry Pi 5 (який має менший роз’єм CSI), вам знадобиться використовувати кабель адаптера камери Raspberry Pi 5
  • Щоб використовувати цю камеру з Raspberry Pi Zero (яка має менший роз’єм CSI), вам знадобиться використовувати перехідний кабель

Особливості

• 12-мегапіксельний датчик зображення CMOS із заднім підсвічуванням і багатокомпонентним зображенням (Sony IMX708)
• Високе співвідношення сигнал/шум (SNR)
• Вбудована 2D динамічна корекція пікселів дефектів (DPC)
• Фазове автофокусування (PDAF) для швидкого автофокусування
• Функція QBC Re-mosaic
• Режим HDR (до 3 мегапікселів)
• Послідовний вихід даних CSI-2
• 2-провідний послідовний зв'язок (підтримує швидкий режим I2C і швидкий режим плюс)
• 2-провідне послідовне управління механізмом фокусування

Технічні характеристики

• Сенсор : Sony IMX708
• Роздільна здатність : 11,9 мегапікселів
• Розмір датчика : діагональ датчика 7,4 мм
• Розмір пікселя : 1,4 мкм × 1,4 мкм
• По горизонталі/вертикалі : 4608 × 2592 пікселів
• Загальні режими відео : 1080p50, 720p100, 480p120
• Вихід : RAW10
• ІЧ-фільтр :  Інтегрований
• Система автофокусування : автофокусування з визначенням фази
• Розміри : 25 × 24 × 11,5 мм (висота 12,4 мм для широких варіантів)
• Довжина стрічкового кабелю : 150 мм
• Роз'єм кабелю : 15 × 1 мм FPC
• Відповідність :
  • FCC 47 CFR, частина 15, підрозділ B, цифровий пристрій класу B
  • Директива щодо електромагнітної сумісності (EMC) 2014/30/EU
  • Директива щодо обмеження небезпечних речовин (RoHS) 2011/65/EU
• Термін експлуатації:  Raspberry Pi Camera Module 3 залишатиметься у виробництві щонайменше до січня 2030 року.

Технічні характеристики об'єктива

Стандартний

• Ефективна фокусна відстань 4,74 мм
• f/1,8
• Діагональне поле зору 75 градусів (при 16:9)
• 35 мм еквівалентна фокусна відстань приблизно 28 мм (повна ширина) - 30 мм (3:2 кадрування)
• Фокус 10 см - нескінченність

Широкий

• Ефективна фокусна відстань 2,75 мм
• f/2,2
• Діагональне поле зору 120 градусів (при 16:9)
• Фокусна відстань, еквівалентна 35 мм, приблизно 16 мм (повна ширина) - 18 мм (обрізання 3:2)
• Фокус 5 см - нескінченність

Вміст упаковки

• 1x Raspberry Pi Camera Module 3 (стандартний або ширококутний - будь ласка, виберіть потрібну версію перед додаванням у кошик )
• 150 мм стрічковий кабель камери (встановлюється на модуль камери)
