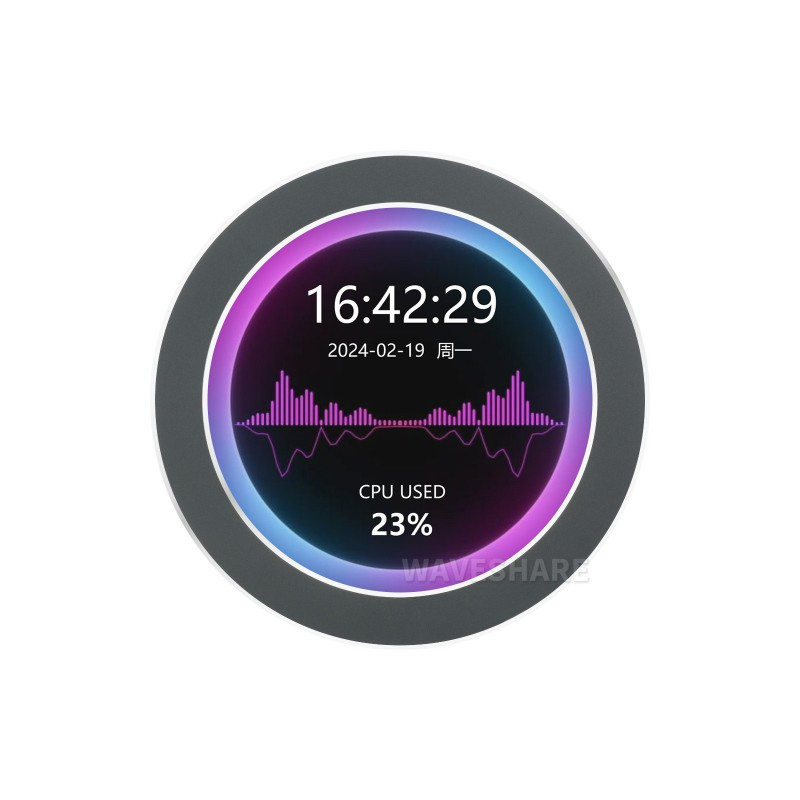

Waveshare USB-монітор 4 дюйма з AIO LCD екраном (WAV-26773)
- Немає в наявності
- Код: 17370
4 002 ₴
Waveshare USB-монітор 4 дюйма з AIO LCD екраном (WAV-26773)
Робота з ПК Windows
Апаратне підключення
Спосіб 1: підключення USB Type-C
Спосіб 2: підключення USB 4PIN
Налаштування програмного забезпечення
Встановіть K-Lite Codec Pack Decoder
- 1. Завантажте K-Lite_Codec_Pack .
- 2. Розпакуйте "K-Lite_Codec_Pack.exe" та запустіть його.
Дисплей теми PCMonitor
1. Завантажте Waveshare PC Monitor і розпакуйте його.
2. Запустіть PC Monitor.exe, переконайтеся, що він «Підключено» (перевірте його в лівому верхньому куті), виберіть свою тему праворуч і натисніть «Запустити», щоб відобразити тему.
Налаштування теми (додаткова операція)
1. Увійдіть в інтерфейс «Редагування теми».
2. Налаштування відео
① Натисніть «+ Відео» та встановіть оригінальний (X, Y) і розмір відео.
② Встановіть правильний відеошлях, збережіть створений відеофайл у каталозі "/video/480x480" і виберіть його. (PS: потрібен файл у форматі кодування H264).
③ Натисніть «Зберегти», і відповідне відео буде переглянуто. (ви можете редагувати його, клацнувши правою кнопкою миші на шарі).
Наприклад, якщо вихідні координати встановлено як (0,0), а розмір відео становить 480x480, то тема представлятиме повноекранний ефект.
3. Налаштування зображень
① Клацніть «+ Зображення» та встановіть центровані координати (X, Y), а центральне положення – (240, 240) за замовчуванням.
② Встановіть правильний шлях до зображення, збережіть створений файл зображення в каталозі "/image/480x480" і виберіть його.
③ Натисніть «Зберегти», і відповідне зображення буде переглянуто. (Ви можете редагувати його, клацнувши правою кнопкою миші на шарі).
4. Налаштування годинника
① Клацніть «+ Годинник» і помістіть зображення, що відповідають «година», «хвилина» та «секунда», у каталог «/image/480x480» і виберіть їх.
② Установіть відносне розташування зображень із трьома вказівниками та поверніть їх навколо центральної точки відліку.
③ Відкрийте системні дані та встановіть їх окремо як «година», «хвилина» та «секунда».
④ Встановіть максимальне значення даних, встановивши для «години» значення 60, а для «хвилин» і «секунди» — 60.
5. Налаштування тексту
① Клацніть «+ Текст», щоб установити координати тексту ((240,240) за замовчуванням відцентровано, його можна перетягувати за допомогою миші).
② Встановіть текстовий вміст, FgColor і шрифт, а потім натисніть «Зберегти», щоб застосувати.
③ Після перевірки «Системні дані» будуть відображені відповідні динамічні значення системних даних.
6. Кругове налаштування PrgBar
① Натисніть «+ Circular PrgBar», щоб налаштувати основні параметри кола, такі як координати, діаметр, ширина дуги та відстань між дугами.
② Встановіть колір, і він підтримує три градієнтні кольори (або відображатиме один колір).
③ Встановіть початковий і кінцевий кути дуги, щоб керувати напрямком відображення та довжиною дуги.
④ Після перевірки системних даних і встановлення верхнього та нижнього обмежень даних, відповідні системні дані будуть перетворені в динамічний ефект Circular PrgBar.
7. Налаштування HOR PrgBar
① Клацніть на «+ HOR PrgBar», щоб установити основні параметри горизонтальної панелі прогресу, наприклад її координати, ширину, висоту, радіус кута та ширину межі.
② Установіть колір рамки, BgColor HOR PrgBar і FgColor вмісту, що підтримує градієнтне відображення переднього плану. (Якщо не позначено, він відображатиме той самий колір.)
③ Після встановлення позначки «Системні дані» відповідні системні дані буде перетворено на динамічні ефекти для HOR PrgBar.
8. Налаштування звукової дуги
① Натисніть «+ Аудіодуга», щоб встановити основні параметри, такі як координати кола та діаметр.
② Ширина кільця звукової колонки: носій для всіх звукових колонок відображатиметься у зовнішньому кільці звукового кола.
③ Ширина звукового стовпця: вказує значення ширини кожного окремого звукового стовпця, рекомендоване значення = 7.
④ Інтервал ширини звукового стовпця: вказує на значення ширини інтервалу кожного окремого звукового стовпця, рекомендовано значення = 2.
⑤ Максимальна висота звукової колонки: вказує максимальне значення висоти кожної окремої звукової колонки, рекомендоване значення = 50.
⑥ Напрямок відображення: установіть напрямок обертання кільця звукової колонки за або проти годинникової стрілки.
⑦ Початкова позиція: установіть початкову позицію кільця звукової колонки, вгору/вниз/ліворуч/праворуч.
⑧ Початковий колір звукової колонки: усі кольори колонки генеруються градієнтними кольорами, а початковий колір представляє початковий колір градієнта першої незалежної звукової колонки.
⑨ Кінцевий колір звукової колонки: усі кольори колонки генеруються градієнтними кольорами, а кінцевий колір представляє колір закінчення градієнта останньої незалежної звукової колонки.
⑩ Колір кільця звукової колонки: вказує на колір зовнішнього кільця звукової колонки.
⑪ Колір суцільних ліній аудіо: вказує на колір середньої суцільної лінії кільця звукових колонок.
⑫ Колір аудіопунктирних ліній: вказує на колір суцільної лінії кільця внутрішньої звукової колонки.
⑬ Початкова частота: Установіть початкову частоту мікрофона або спектр файлу .wav; (діапазон спектру: 1-20000).
⑭ Кінцева частота: установіть кінцеву частоту мікрофона або спектру файлу .wav; (діапазон спектру: 1-20000).
⑮ Підсилення мікрофона: встановлює ступінь підсилення мікрофона для отримання вхідного сигналу навколишнього звуку та контролює чутливість до звукового сигналу; (діапазон значень посилення: 0-31).
⑯ Шлях аудіо: установіть шлях до аудіофайлу .wav і діятиме лише тоді, коли джерелом аудіоданих є "файл wav".
⑰ Джерело аудіоданих: установіть джерело даних аудіосигналу для звукового кола.
- "randomNumbers": використовувати спектр випадкових даних.
- "аудіомікрофон": використовуйте мікрофон, щоб отримати спектр навколишнього звуку.
- "файл WAV": використовувати спектр звукового файлу .wav.
Основні | |
---|---|
Виробник | waveshare |
Тип | РК-монітор |
Діагональ екрану | 4 дюйм |
Колір корпусу | Чорний |
Країна виробник | Китай |
Гарантійний термін | 12 міс |
Стан | Новий |
Розміри | |
Ширина | 124 мм |
Висота | 9.85 мм |
Додаткові характеристики | |
Модель | WAV-26773 |
