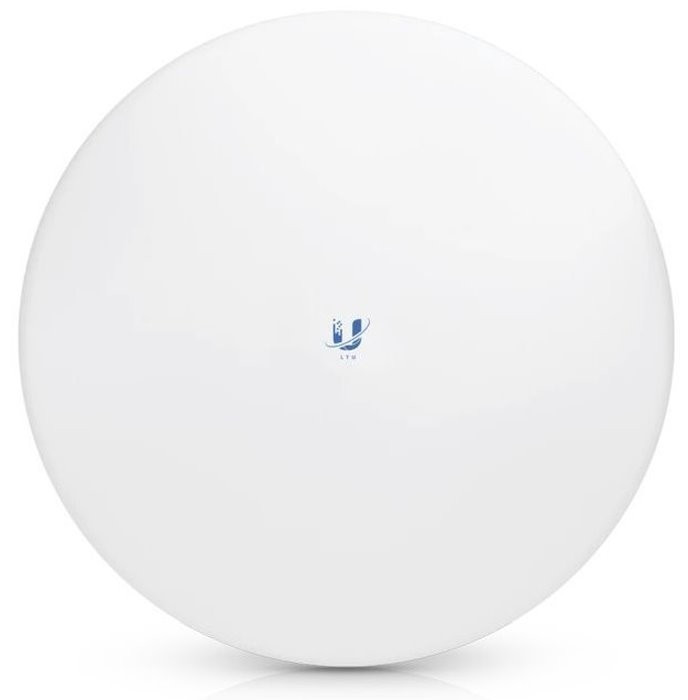

Зовнішня точка доступу Wi-Fi Ubiquiti LTU-Pro

Ubiquiti LTU Pro (LTU-Pro) — це абонентська станція (CPE) з інтегрованою параболічною антеною 24 dBi, яка працює у діапазоні 5 GHz в бездротових мережах точка-багатоточка (PtMP) з LTU Rocket в якості базової станції.

Фірмована технологія LTU

Базована на технології Ubiquiti LTU, LTU Pro не обмежується можливостями стандартної технології 802.11 Wi-Fi. Її налаштована мікросхема LTU і архітектура радіо забезпечує справжню пропускну здатність TCP/IP до 600+ Mbps і швидкість модуляції до 4096QAM.

Режими CPE

LTU Pro підтримує як режим мосту, так і вбудований апарат NAT-маршрутизатора відповідно до вашого конкретного розгортання.

Поділ частот

LTU Pro дозволяє використовувати різні частоти для TX і RX, щоб уникнути перешкод.

Гнучка ширина каналу

Гнучкість ширини каналу надає можливість незалежно від налаштовування частоти каналів TX і RX на будь- якому відрізку діапазону, щоб уникнути локальних перешкод. Параметри ширини каналу включають: 20/30/40/50 MHz.

Міцна конструкція підсилення на щоглу

LTU Pro розроблена для швидкої, але надійної установки на опорі. Має вбудований механічний нахил; монтажний кронштейн дозволяє легко регулювати кут нахилу в діапазоні.

Зручна конфігурація

Для керування LTU Pro у вас є два варіанти: інтерфейс налаштування LTU і система керування мережею Ubiquiti (UNMS). Будь- який з цих варіантів надає змогу вручну налаштувати LTU Pro. У інтерфейсі LTU ви можете вручну налаштувати LTU Pro або керувати LTU за допомогою функції « Знайти точку доступу ». LTU Pro буде автоматично сканувати точки доступу, використовуючи ту саму смугу пропуску каналу. Виберіть точку доступу, а потім скористайтеся нею для налаштування LTU Pro.

Інтерфейс налаштування LTU

Панель керування PtMP

Панель інструментів пропонує карти і показ Френеля для візуалізації мережі. Перегляд карти показує зв’ язки PtMP, накладені на географічну карту, а у перегляді Френеля буде показано посилання для вибраного вами CPE пристрою, зокрема лінія прямої видимості, першу зону Френеля та зону зазору 60%.

Нові графіки забезпечують миттєве оновлення стану і допомагають виявити проблеми з з'єднанням і їх вплив на продуктивність PtMP:

• Гістограма розподілу ефірного часу показує в реальному часі, скільки ефірного часу використовує кожен клієнтський пристрій. Клацніть будь-яку точку, щоб переглянути ефірний час і рейтинг посилання для вказаного CPE.
• Гістограма середовища AAP RF показує рівні навколишнього радіочастотного шуму по всьому спектру частоту.
• Комбінована гістограма віддаленого РЧ також показує рівні навколишнього РЧ-шума, але для комбінованого середовища всіх віддалених CPE.
• Гістограми швидкості локального і віддаленого прийому показують швидкість модуляцій різних CPE.

Спектральний аналіз в реальному часі

Спектральний аналіз виконується на спеціальному незалежному приймачі з відмінною характеристикою EVM (амуплітуда вектора помилки). Приймач також може виконувати інші завдання, такі як пошук вільного каналу, виявлення DFS та автоматичне отримання каналу / частоти. Розширено можливості калібрування (множина виміру рівня сигналу) і роздільної здатності. Крім того, існує спектральне масштабування (виявлені користувачем межі сканування).

Технічні характеристики

• Діапазон робочих частот 4800 - 6200 MHz
• Мережний інтерфейс (1) 10/100/ 1000 Ethernet порт
• Підсилення антени 24 dBi
• Конструкція антени Інтегровована (InnerFeed)
• Максимальна потужність передавача 22 dBm (на канал)
• Ширина канала 10/20/30/40/50 MHz
• Операційна системаair OS LTU
• Ширина променя 14 градусів
• Рівень бічних пелюсток out10 dB
• Front‑to‑Back Ratio 27 dB
• Джерело живлення 24V, 0,5A гігабітний PoE адапттер (ввімкнений)
• Метод живлення 24V Passive PoE (Pairs 4, 5+; 7, 8-)
• Підтримувані формати вхідної напруги 22 - 26V
• Максимальна енергія 9W
• Кріплення мачта (так)
• Пластиковий корпус стійкий до ультрафіолетового випромінювання
• ESD/EMP захист ± 24kV Contact/Air
• Вітрове навантаження 150 N @ 200 км/год
• Діапазон температур -40 до +60 градусівC
• Розміри 316.5 x 316.5 x 174.3 мм
• Вага 1.3 кг
